リーファーコンテナ･ 冷凍コンテナ(Reefer Container)

リーファーコンテナ(冷凍コンテナ)

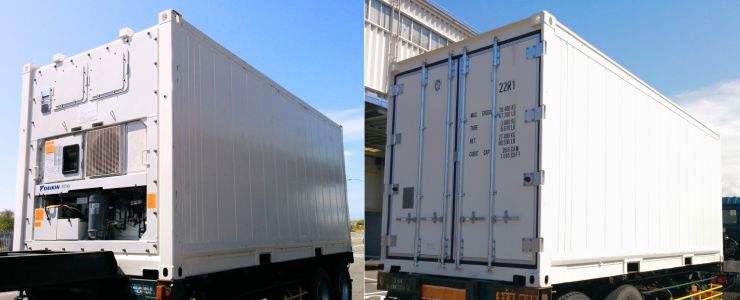

20フィートリーファーコンテナのフロント側とリア側の写真　冷凍機側がフロント（前面）、観音扉側がリア（後面）

リーファーコンテナ(Reefer container/Refrigerated container)は断熱性能を持つコンテナボックスに高性能な冷凍機がインストールされたコンテナで、庫内の温度を通常-30℃から+30℃まで0.1度単位で設定する事が出来ます。貨物に応じて、常温(ドライ)、冷蔵(チルド)、冷凍(フローズン)の3温度帯輸送が可能なため、食料品のみならず、化学品、医薬品、精密機械の輸送や保管にも使用されます。最近では気候変動による猛暑によるリーファーコンテナの需要がますます高まっています。

一般的な設定温度帯に加えて、-40℃の設定が可能なタイプ、更に冷凍専用で-60℃まで設定可能なタイプもあります。60℃設定が可能なタイプはコンテナ自体に加えて、維持費用も通常タイプに比べ割高のため、カーゴバリューの高いマグロ、高級アイスクリーム等の輸送に使用されています。

海外からワインを輸入する際、味や風味を劣化させないためにリーファーコンテナが使用される事があります。このように徹底した温度管理を行いながら輸入されたワインを「リーファーワイン」と呼ぶそうです。ワインのラベルに記載されている事もあり、リーファーという言葉は身近な言葉です。

リーファーコンテナの構造と材質

リーファーコンテナの外装は主にステンレス鋼板(MGSS)パネル、耐候性鋼板(CORTEN A)等の構造材で組み立てられています。内装のパネルはステンレス鋼板で、外部パネルとの間に断熱材として発泡ポリウレタンが注入されており断熱効果を発揮します。断熱の厚みは80mm～超低温コンテナは100m以上になります。

ドライコンテナとは異なり、外部のパネルは波形パネル（コルゲーションのあるパネル）ではなく、平らなスチール製パネルが使用されます。また、多くのリーファーコンテナは遮熱効果を高めるため、白系色の塗装が施されています。

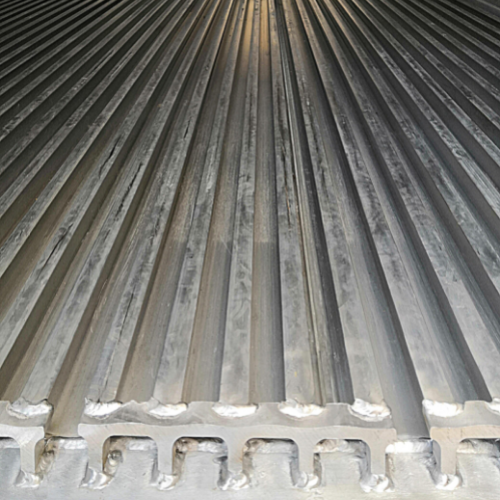

庫内は清潔に保てるよう、水洗いが可能な構造になっています。床のコーナー4か所には水抜き穴（ドレンホール）が設置されています。床にはTレールといわれるアルミ製のレールが50mm前後の間隔で縦に敷き詰められています。（新品のコンテナを製造する場合、床をフラットにする事も可能です。）

リーファーコンテナの大きな特長の一つは庫内の冷気の吹き出し口が下部にある事です。最奥壁の下部から冷気が噴き出し、それらは、Tレールの隙間からコンテナ内部に循環し、庫内の温度を一定に保ちます。（コンテナ冷凍庫・冷蔵庫や冷凍設備等の冷気は庫内上部の室内機から排出されるのが一般的です。）

リーファーコンテナのサイズ

リーファーコンテナはドライコンテナ同様に20フィート・40フィート・40フィートハイキューブ(背高)が一般的ですが、日本国内ではRORO船や離島へフェリー輸送などで、10フィート・12フィート等も多く使用されています。
外寸はドライコンテナと同様ですが、内寸は断熱材や冷凍機が取り付けられている分、内容量は少なくなります。

[備考]
・ISO 668が規定している仕様は外寸、最小内寸、最大総質量となります。（内寸は規定以上の寸法であれば問題ありません。）
・12フィートサイズはISO 668の規定はなく、主に日本国内の独自仕様になります。
・こちらに掲載している仕様は一般的なものです。製造元、仕様、ロット等によって数値は異なりますので、参考値としてご活用下さい。

リーファーコンテナ(冷凍機)の電源・電圧について

リーファーコンテナの電源は国際輸送に使用される場合は通常3相400Vの電源を使用します。日本国内での輸送の場合、陸上電源設備や内航船内の電源設備が200Vのケースが多いため、400Vではなく、200Vで使用されるケースが殆どです。

そのように使用する場合はコンテナにトランス（トランスフォーマー／昇圧機）を取り付ける事で冷凍機が400V/200Vの両電圧に対応可能(Dual voltage対応)となります。電源ケーブルの先端にはリーファーコンテナ専用の4芯のプラグが装着されており、レセプタクルと呼ばれるメス側のプラグに接続します。400V用のプラグは赤色、200V用のプラグは青色で色分けされており、形状も異なるため誤接続を防止するように設計されています。

リーファーコンテナへの給電は、コンテナ船内、コンテナターミナルの電源施設、コンテナシャーシの発電機（MG=Moter Generetor)から行われます。
リーファーコンテナへ一時的に定置にて給電を行う際には、設備からの電源供給が可能な場合、200Vの場合は50A以上、400Vの電源供給が可能な場合は30A以上の電流が必要です。

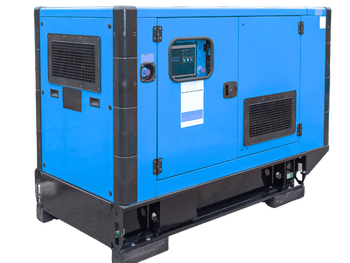

据置型のディーゼル発電機を使用する場合は20（50Hz）/25（60Hz）KVA以上の発電機でも電源供給が可能です。これらの方法で給電を行う場合、専用（メス）プラグを用意するか、リーファーコンテナ側の専用（オス）プラグを取り外し、直接ケーブルを接続します。このような運用の場合、設定温度稼働時間も考慮し、定期的な給油計画も必要になります。

リーファーコンテナに適した貨物や保管物

リーファーコンテナは主に低温輸送が必要な食肉、生鮮品・魚介、食料品、冷凍食品、冷凍加工品・日本酒・ワイン等の酒類、飲料、生花、その他、定温輸送が求められる化学製品、医薬品、電子部品、精密機器、フィルム、美術品などの輸送や保管に使用されます。

リーファーコンテナの冷媒について

リーファーコンテナの冷凍機に使用される冷媒はR134aやR404a等です。

リーファーコンテナの騒音について

リーファーコンテナの冷凍機が作動する際にコンプレッサーやファンから駆動音が発生します。リーファーコンテナはその高い馬力や耐久性が重要視され、騒音対策は二の次になっています。

そのため、騒音は最高で約80～90デシベル程度になります。一般的なエアコンの室外機の騒音が50～70デシベルと言われていますので、比較するとかなり大きな音と言えます。国内において冷凍倉庫等で使用される場合は、特に閑静な地域の場合、近隣への配慮と騒音対策が必要になる場合がございます。

駆動音が小さいのは汎用冷凍機付冷凍・冷蔵コンテナ

そのような場合、弊社では、リーファーコンテナに汎用冷凍機付きの冷凍・冷蔵コンテナをご提案しております。「汎用冷凍機付きの冷凍・冷蔵コンテナ」は陸上に据置で使用する冷凍庫、冷蔵庫として使用する場合に適しています。
詳細はリンクをご参照下さい。

2025.01.30

(汎用冷凍機付) 冷凍コンテナ・冷蔵コンテナ

ライノスコンテナでは、リーファーコンテナのボックス部分に大手国内メーカーの汎用冷凍機・冷蔵機を取付けた（汎用冷凍機付）冷凍コンテナ・冷蔵コン...

リーファーコンテナの冷凍機メーカー

リーファーコンテナのボックス部分と冷凍機部分は共にISO規格に基づき統一された規格にて製造されているため、様々なボックス部分と冷凍機は多様な組み合わせが可能です。

冷凍機メーカーはDaikin（ダイキン）、Carrier（キャリア）、Thermo King（サーモキング）等が有名です。リーファーコンテナの冷凍機はコンテナのサイズに関わらず、同一の馬力と性能を持つ機器が取り付けられます。

なお、世界最大のコンテナ船社Maersk Lineの子会社であるStar Cool製の冷凍機、DENSO（デンソー）の冷凍機はボックスと一体になっています。（DENSOはこの分野から撤退しました。）

鮮度保持技術

CA (Controlled Atmosphere)

単に庫内を冷却し、定温に保つだけではなく、酸素濃度と二酸化炭素濃度を最適にコントロールする事で、庫内の生鮮品（果物や野菜等）の鮮度を維持できる技術です。呼吸量の少ない葉物野菜から呼吸量の多いアボカドやバナナまで、幅広い生鮮品を、鮮度を維持したまま輸送、保管が可能です。CA用の機器はオプションとして冷凍機に取り付けます。

電場(電界)による鮮度保持

コンテナ内部に電界を発生させるパネルを設置し、庫内を電場の状態にして、生鮮品の鮮度を保つ技術です。
電場が生鮮品の水分子同士の結合を抑制する事で凝固点を下げることが出来るため、マイナス温度でも凍結しない過冷却状態にてチルド輸送・保管が可能になります。
また、電場状態においては、生鮮品の劣化の原因となるエチレンの発生を抑制する効果もあり、鮮度保持を実現できます。

リーファーコンテナの利用用途と応用

リーファーコンテナはコンテナ船、RORO船等の海上輸送で使われる事を前提に製造されておりますが、陸上輸送用の冷凍車として、また、定置での低温倉庫などとしての利用が可能です。

ライノスコンテナのリーファーコンテナ ソリューション

リーファーコンテナの販売（新造・新品・中古）・リーファーコンテナのレンタル・リース・修理・メンテナンス

ライノスコンテナではリーファーコンテナの販売（新造・新品・中古）、リーファーコンテナのレンタル、リーファーコンテナのリース、、リーファーコンテナの修理やメンテナンスのサービスをご提供しております。

中古のリーファーコンテナはメンテナンスを行い動作確認済のコンテナをご提供しております。また、中古品についてもアフターサービスをご提供しております。

新造(新品)のリーファーコンテナは10フィート・12フィート・20フィート・40フィート・40フィート背高等の一般的なサイズに加え、お客様のご要望に応じて特殊サイズのご提供が可能です。仕様についても、断熱材の厚みの変更、サイドドアの取付、ジョロダーレール、ラッシングレールの取付、平面床（フラットフロア）への変更、LED庫内灯の取付等カスタマイズも可能です。

冷凍冷蔵倉庫に適した（汎用冷凍機付）冷凍コンテナ・冷蔵コンテナ

ライノスコンテナではリーファーコンテナのBOXに国内メーカーの汎用冷凍機・冷蔵機を取付けた冷凍コンテナ・冷蔵コンテナの取扱いを行っております。輸送用ではなく、陸上で据置にて冷凍・冷蔵倉庫して使用する場合はこのタイプが適しています。詳しくは下記のページをご参照ください。

2025.01.30

(汎用冷凍機付) 冷凍コンテナ・冷蔵コンテナ

ライノスコンテナでは、リーファーコンテナのボックス部分に大手国内メーカーの汎用冷凍機・冷蔵機を取付けた（汎用冷凍機付）冷凍コンテナ・冷蔵コン...

ライノスコンテナは、このような様々なサービスにてお客様の課題を解決致します。リーファーコンテナのご購入、レンタル等のご相談がお気軽にライノスコンテナへご相談下さい。
